O contator magnético 380V da C.A. do plástico 6A 9A, 3 põe em fase o contator para o motor do controle

O contator magnético 380V da C.A. do plástico 6A 9A, 3 põe em fase o contator para o motor do controle

1. Aplicação:

Contator da C.A. da série de CJX2-E (em seguida para ser consultado como o contator), aplica-se principalmente ao circuito de C.A. 50/60Hz, e a tensão avaliado 690V.When da isolação usada em AC-3, e a tensão operacional avaliada 380V e corrente avaliada até 9A, para o circuito interurbano e a freqüência de quebra que começam ou controla-se o motor. Combinado com o relé térmico apropriado da sobrecarga pode proteger o circuito da carga. O contator pode freqüentemente começar e controlar o electomotor da C.A.
Este produto confirma a GB14048.4, padrão IEC60947-4-1.

2. Modelo e significado:



3. Condições do corredor normal e da instalação:

3,1 Temperatura do ar ambiental: -5℃~+40℃, o valor médio não deve exceder +35℃ dentro de 24 horas.

3,2 Elevação: no máximo 2000m.

3,3 Circunstâncias atmosféricas: Quando a temperatura em 40, a humidade relativa do atomsphere deve ser no máximo 50%, quando em temperaturas relativamente baixas, poderia ter uma humidade relativa mais alta. A humidade relativa máxima mensal podia ser não mais de 90%. As medidas especiais devem ser tomadas duos à ocorrência de orvalham.

3,4 Classe de poluição: Classe 3

categoria 3.5Installation: III

3,6 Condições da instalação: O grau de inclinação entre a superfície de superfície e vertical do encaixe não deve exceder

3,7 Choque do impacto: O produto deve ser instalado e usado no lugar onde frequentemente agitações e impactos.


Parâmetro da técnica:



4. Parâmetro principal e característica técnica:



Artigo	Parâmetro	Modelo	06	09
Corrente operacional avaliado (A)	380V	AC-3	6	9
		AC-4	2,6	3,5
Valtage avaliado da isolação (V)			69.	69.
Corrente convencional do aquecimento (A)			16	16
Poder do motor verificável da esquilo-gaiola de 3 fases (quilowatt) AC-3	220V		1,5	2,2
	380V		2,2	4
	660V		3	5,5
Freqüência operacional (operations/h)	Vida elétrica	AC-3	1200	1200
		AC-4	300	300
	Vida de Mechancal		3600	3600
Vida elétrica (10*10*10*10operations)		AC-3	50	50
		AC-4	10	10
Vida mecânica (10*10*10*10operations)			1000	1000



Artigo	Parâmetro	Modelo	06	09
Bloco auxiliar do contato	Combinação		F4-E20, F4-E02, F4-E11
	corrente convencional do aquecimento		6A	6A
	Controle a capacidade		AC-15 360V; DC-13 33W
Modelo de fusão de harmonização			RT16-16	RT16-16
Consumo de potência média (VA) 50Hz 20℃	Recolhimento		30	30
	Guardarar		4,5	4,5
Número de parte			1	1
Cabo (² do milímetro)			2,5	2,5
Tamanho do parafuso			M3	M3
Apertando o torque (▪ de N m)			0,5	0,5
Peso de unidade (quilogramas)	CJX2-E		0,15	0,15
	CJX2-EN		0,3	0,3

5. Dimensões do macacão e de montagem:

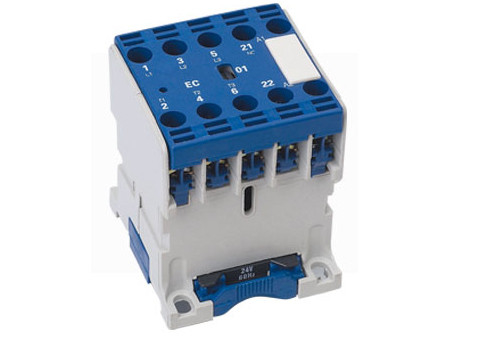

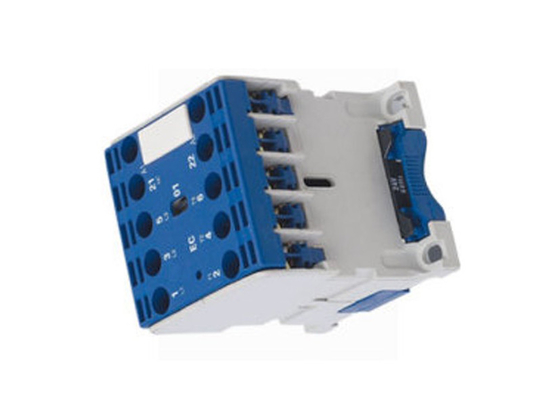

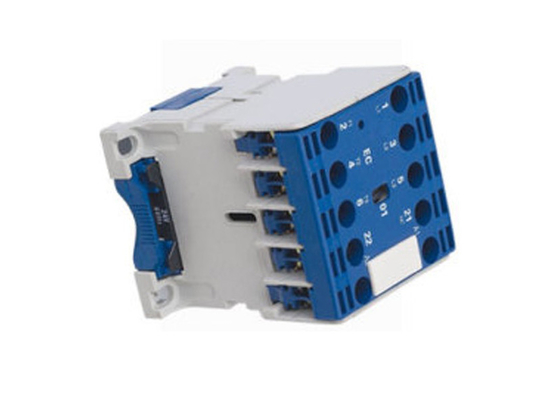

Imagem do produto



6. Instruções pedindo:

Ao colocar uma ordem, você deve indicar o abaixo:
Nome do produto e modelo, tensão operacional avaliado e freqüência da bobina, quantidade da ordem.
Exemplo pedindo: CJX2-E0910 C.A. 220V 50HZ 10PCS
