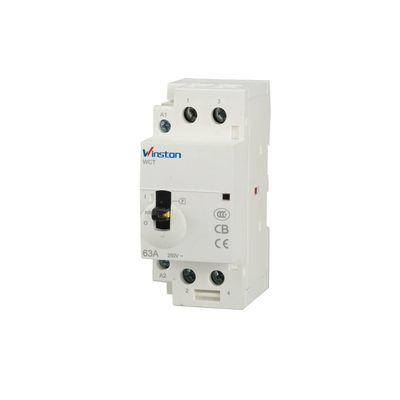

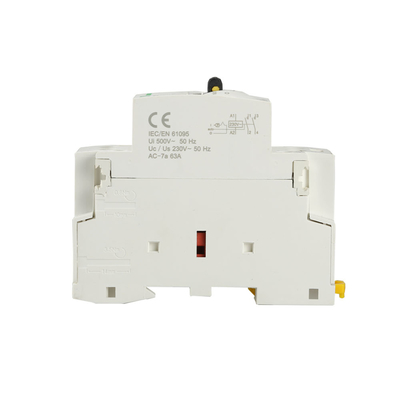

Contator bonde modular da construção de Polo do manual 63A 2 das casas 2NO 24V/contator magnético

Contator bonde modular da construção de Polo do manual 63A 2 das casas 2NO 24V

Condições de funcionamento & de instalações

Temperatura: AVG não sobre dentro de 24h+35℃
Altura: não sobre 2000m.
Circunstâncias atmosféricas: RH+40℃ não sobre 50% abaixo, RH pode ser para 90% +20℃ inferior, em orvalhar, ele deve ser tomado precautious especial.
Classe de poluição: 2
Tipo da instalação: II
Modo das instalações: TH35-7.5 datilografa o aço DIN-RAIL

Atenção

1. Confirme se a tensão do produto, a corrente, a frequência e a categoria do uso cumprem as exigências antes de usar;

2. Conecte o circuito de controle primeiramente para o teste da operação da nenhum-carga e conecte então a carga em caso de nenhuma anomalia;

3. Aperte regularmente os terminais e remova a poeira depositada;

4. Não faça os corpos estranhos cair no produto

Dimensão

Princípio de funcionamento

O princípio de funcionamento do contator: Em cima da excitação, o circuito com corrente criará um campo magnético e gerará a suficiente adesão magnética para superar o counterforce, armadura próxima e para conectar os contatos. Quando a tensão da bobina morre para fora ou se reduz a algum valor (isto é no estado de liberação da tensão), porque o fluxo gerado na cara da extremidade da armadura diminui, a adesão magnética torna-se mais fraca do que o counterforce gerado pela mola da reação, pela mola do contato, etc. Sob o counterforce, a armadura será liberada e para livrar do garfo do campo, e os contatos serão desligados então.
