Proteção ajustável moldada série do escapamento do interruptor do caso do NS

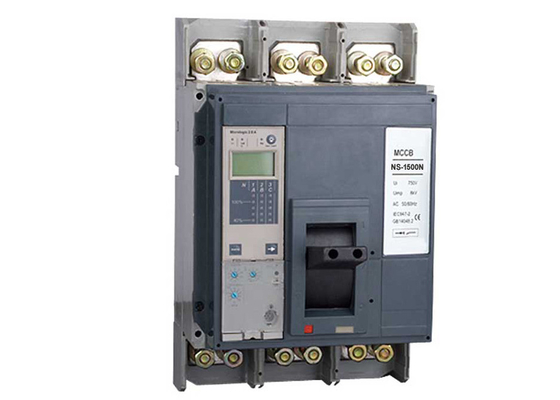

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

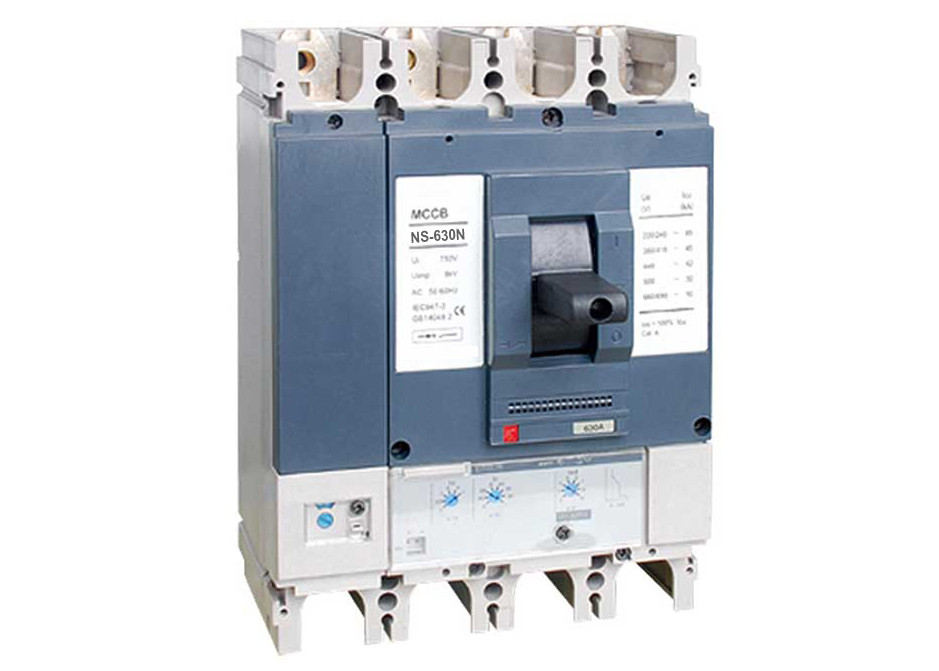

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

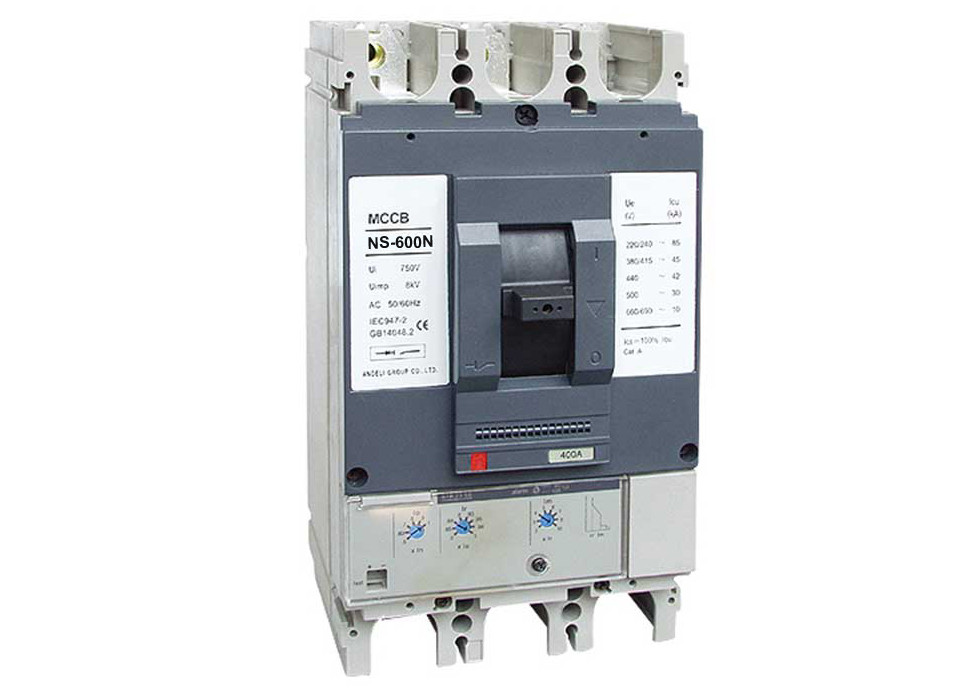

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

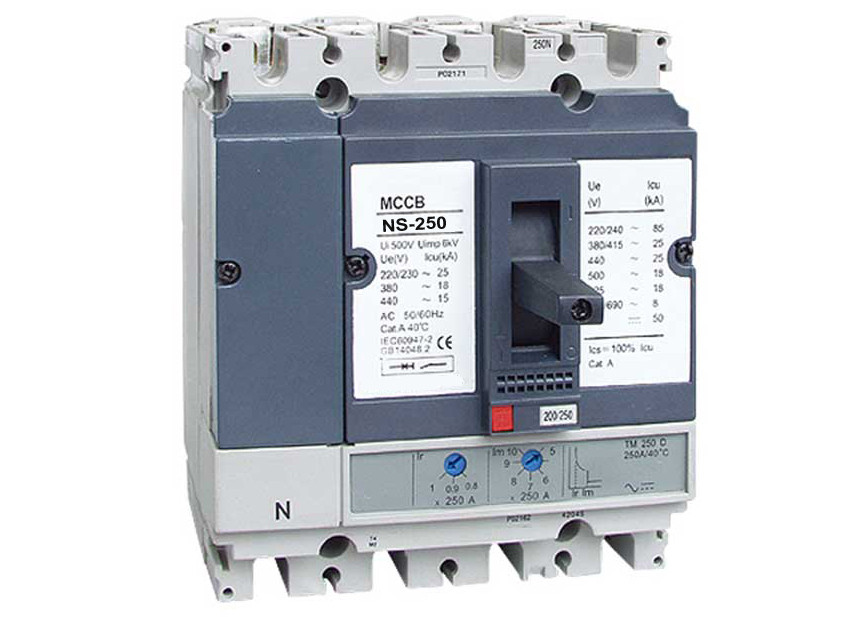

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

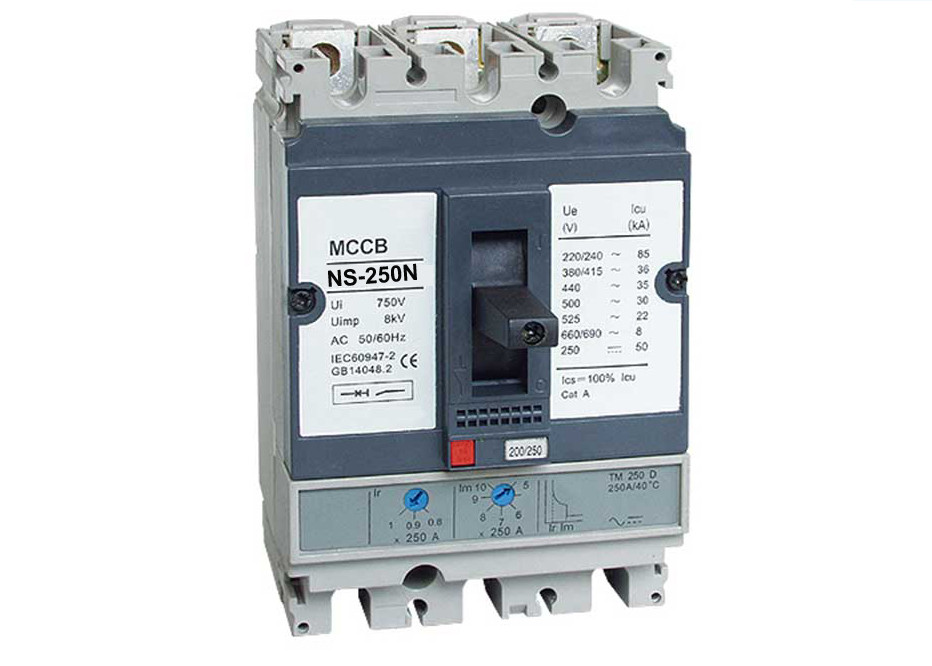

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

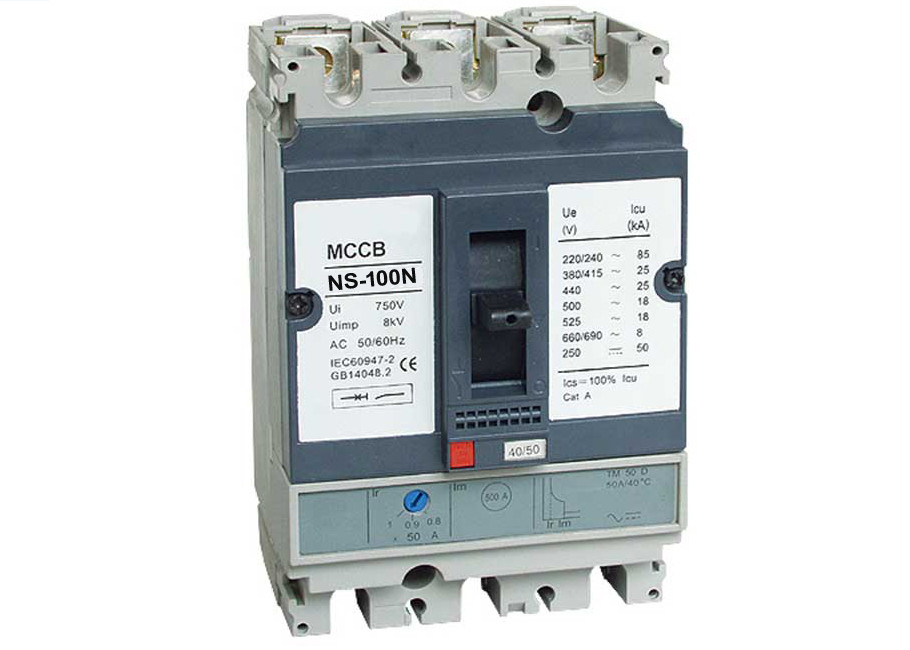

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

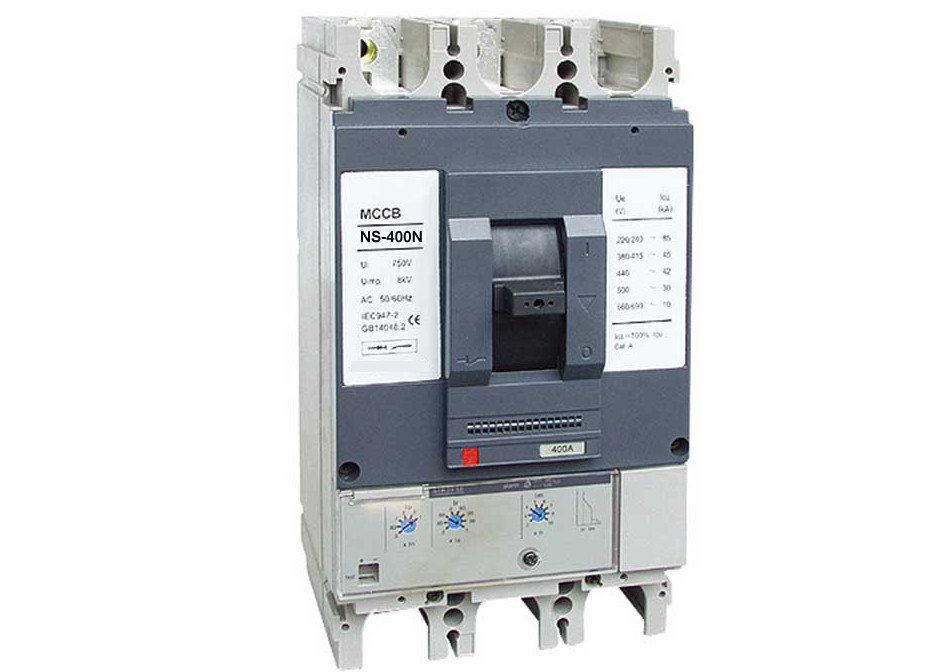

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
Lugar de origem China, Zhejiang
Marca Winston/OEM
Certificação CE,ROSH
Número do modelo NS
Quantidade de ordem mínima 1PCS
Preço USD12 to USD450/PCS
Detalhes da embalagem Caixa padrão da caixa da exportação
Tempo de entrega 3-15days obtêm em seguida o pagamento.
Termos de pagamento T/T, L/C, Paypal, pagamento em linha, RMB/USD
Habilidade da fonte 10000pcs/month
Detalhes do produto
Material Plastic Pólos 3P, 4P
Atual de 12.5A a 1600A freqüência 50/60HZ
OEM Sim
Realçar

interruptor do mccb

,

Interruptor moldado do caso
Deixe um recado
Descrição de produto

Proteção ajustável moldada série do escapamento do interruptor do caso do NS



O interruptor moldado série do caso do NS é um do disjuntor que adota o projeto avançado international, tecnologia da fabricação a tornar-se. A tensão de isolamento avaliado é 750V, apropriado para C.A. 50Hz (60Hz), tensão de funcionamento avaliado 690V ou abaixo, a corrente de trabalho avaliada é 12.5A to1250A do circuito e usado em distribuir a energia elétrica, e a quebra não-freqüente nas circunstâncias normais, protegendo o equipamento do current& da tensão do overload&under, o quadro avaliado breakerwith 400A atual do circuito ou abaixo, pode ser usada no começo não-freqüente do motor do mousecage, quebrando durante o trabalho, protegendo o motor da sobrecarga, procura um caminho mais curto o &undervoltage, o produto conforma-se ao padrão IEC60947-2.

PARÂMETRO TÉCNICO

2. Especificações técnicas principais

Tipo

Número de Pólo

Tensão de isolamento Rated (V)

Tensão de funcionamento Rated (V)

Finais avaliados procuram um caminho mais curto a quebra da capacidade Icu (KA) em 380/415V

Os servies avaliados procuram um caminho mais curto a quebra da capacidade CI em 380/415V (o KA)

Desempenho da operação

Categoria da utilização

EM

FORA DE

NS-100N

3, 4pole

750

690 e abaixo

25

25

1500

8500

A

NS-100H

70

70

NS-100L

150

150

NS-160N

36

36

1000

7000

NS-160H

70

70

NS-160L

150

150

NS-250N

36

36

1000

7000

AM2-250H

70

70

NS-250L

150

150

NS-400N

45

45

1000

4000

NS-400H

70

70

NS-400L

150

150

NS-630N

45

45

1000

4000

NS-630H

70

70

NS-630L

150

150

NS-1250N

pólo 3

50

37,5

1000

4000

NS-1600N

50

37,5

Nota: 1. O disjuntor do N-pólo não tem nenhuma proteção que se fechando e abrindo com outros três pólos.

           2. O tipo de magnético térmico para NS-400/630 não tem nenhum quatro pólos.

Parâmetro técnico principal de 3 unidades da viagem
Liberação magnética térmica

Proteção ajustável moldada série do escapamento do interruptor do caso do NS 0

Tipo

CurrentIn avaliado (A)

Nota

NS-100

12,5, 16,20,25,32,40,50,63,80,100

Tadjustable (0.8~1In) M ajustável (5~10In)

NS-160

16,20,25,32,40,50,63,80,100,125,160

NS-250

160.180.200.225.250

NS-400

315.350.400

NS-630

400.500.630

NS-1250

800,1000,1250

Tadjustable (0.8~1In) M fixado

NS-1600

1000,1250,1600


Liberação eletrônica
NS 22SE: proteção das redes de distribuição de baixa voltagem para NS-100160250
Proteção ajustável moldada série do escapamento do interruptor do caso do NS 1

1. Proteção da sobrecarga com ponto inicial ajustável
2. Procurar um caminho mais curto a proteção com ponto inicial ajustável
3. Indicação da carga: luz em 90% do ponto inicial do ajuste do Ir;
Piscamento em 105% ou mais do ponto inicial do ajuste do Ir



Tipo

Corrente avaliado dentro (A)

Nota

NS-100

40.100

Ir=0.4~1×In (48 ajustáveis que se ajustam)
Tropeço entre 1.05~.3×Ir (IEC60947-2)
(Proteção velho da sobrecarga)
Im=2-3-4-5-6-7-8-10×Ir
(Procurar um caminho mais curto a proteção)

NS-160

40.100.160

NS-250

40.100.160.250



NS 22ME: proteção do motor para NS-100160250

Proteção ajustável moldada série do escapamento do interruptor do caso do NS 2
1. Proteção da sobrecarga com ponto inicial ajustável, como definido pela classe de tropeço 10 de IEC60947-4 (2)
2. Procurar um caminho mais curto a proteção com ponto inicial fixo (13xIr)
3. proteção da falha da fase (tempo de atraso de tropeço entre 3.5s-6s)
4. Indicação da carga: obscuridade menos de 105% do ponto inicial do ajuste do Ir;
Piscamento em 105% ou mais do ponto inicial do ajuste do Ir



Tipo

Corrente avaliado dentro (A)

Nota

NS-100

40,50,80,100

Ir=0.6-0.63-0.67-0.71-0.75-0.80-0.85-0.90-0.95-1×In

NS-160

40,50,80,100,150

NS-250

40,50,80,100,150,220


NS 23SE: proteção das redes de distribuição de baixa voltagem para NS-400630

Proteção ajustável moldada série do escapamento do interruptor do caso do NS 3

1. Proteção da sobrecarga com ponto inicial ajustável
2. Procurar um caminho mais curto a proteção com ponto inicial ajustável
3. Indicação da carga: luz em 90% do ponto inicial do ajuste do Ir;
Piscamento em 105% ou mais do ponto inicial do ajuste do Ir



Tipo

Corrente avaliado dentro (A)

Nota

NS-400

400

Ir=0.4~1×In (48 ajustáveis que se ajustam)
Tropeço entre 1.05~1.3×Ir (IEC60947-2)
(Proteção velho da sobrecarga)
Im=2-3-4-5-6-7-8-10×Ir
(Procurar um caminho mais curto a proteção)

NS-630

630

NS 53UE: proteção das redes de distribuição de baixa voltagem para NS-400630

Proteção ajustável moldada série do escapamento do interruptor do caso do NS 4

1. Proteção da sobrecarga com ponto inicial ajustável, como definido por IEC60947-2
2. Procurar um caminho mais curto a proteção com ponto inicial ajustável
3. Instantâneo procurar um caminho mais curto a proteção
4. Proteção da falha de terra com ponto inicial ajustável
5. Indicação da carga: luz em 90% do ponto inicial do ajuste do Ir;
Piscando mais do que o ponto inicial do ajuste do Ir
6. Indicação da falha
O diodo emissor de luz indica o tipo de falha que causou o tropeço
Sobrecarga (proteção do LT) ou temperatura componente anormal (>Ir);
Procurar um caminho mais curto (ST ou proteção instantânea) (>Im);
Falha de terra (se a opção da proteção da falha de terra esta presente) (Ig);
Mau funcionamento do microprocessador ((>Ir) e (>Im) os diodos emissores de luz vão sobre, mais (Ig) o diodo emissor de luz se a opção da proteção da falha de terra esta presente)
A pilhas. A bateria de reposição é fornecida em uma caixa do adaptador. Quando uma falha ocorrer, o diodo emissor de luz que indica o tipo da falha, luzes por aproximadamente 10 minutos. A informação contudo é armazenada na memória. O diodo emissor de luz pode ser iluminado pressionando a tecla do teste. O diodo emissor de luz apaga-se automaticamente e a memória é cancelada quando o interruptor é restaurado.



Tipo

Corrente avaliado dentro (A)

Nota

NS-400

400

Ir=0.4~1×In (48 ajustáveis que se ajustam)
Tropeçar entre 1.05~1.3×Ir (IEC60947-2)
no tempo da viagem 6×Ir: 1s, 2s, 4s, 8s, 16s (ajustáveis)
(Proteção velho da sobrecarga)
Isd=1.5-2-3-4-5-6-7-8-10×Ir
Tempo da viagem: 0s, 0.1s, 0.2s, 0.3s adjustable+I2t
(Procurar um caminho mais curto a proteção do atraso de curto período de tempo)
Ii=1.5-2-3-4-6-7-8-10-11×Ir
(Instantâneo procuram um caminho mais curto a proteção)
Ig=0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-1×Ir
Tempo da viagem: 0.1s, 0.2s, 0.3s, 0.4s adjustable+I2t
(Proteção da falha de terra) (se a opção esta presente)

NS-630

630

NS 43ME: proteção do motor para NS-400630

Proteção ajustável moldada série do escapamento do interruptor do caso do NS 5
1. Proteção da sobrecarga com ponto inicial ajustável, como definido pela classe de tropeço 10A de IEC60947-4 (2), 10 e 20
2. Procurar um caminho mais curto a proteção com ponto inicial ajustável (6… 13xIr)
3. Põem em fase a proteção da falha (liberação eletrônica incorporado: opera currentat monofásico desequilibrado 40% e mais do que) (¡ de tropeço À10% do tempo de atraso 4s), como definido por IEC60947-4.1
4. Indicação da carga: Piscando mais do que o ponto inicial do ajuste do Ir
5. Indicação da falha
O diodo emissor de luz indica o tipo de falha que causou o tropeço
Sobrecarga (proteção do LT) ou temperatura componente anormal (>Ir);
Procurar um caminho mais curto (ST ou proteção instantânea) (>Im);
Põe em fase a falha (diodo emissor de luz direito);
Mau funcionamento do microprocessador ((>Ir) (>Im) e diodo emissor de luz todos da falha da fase vão sobre)
A pilhas. A bateria de reposição é fornecida em uma caixa do adaptador. Quando uma falha ocorrer, o LEDindicating o tipo da falha, luzes por aproximadamente 10 minutos. A informação é inmemory contudo armazenado. O diodo emissor de luz pode ser iluminado pressionando a tecla do teste. Os automaticallygoes do diodo emissor de luz fora e a memória são cancelados quando o interruptor é restaurado.


Tipo

Corrente avaliado dentro (A)

Nota

NS-400

400

Ir=0.4~1×In (48 ajustáveis que se ajustam)
Grau da viagem: classe 10A, 10,20 (IEC60947-4)
(Proteção velho da sobrecarga)
Im=6-7-8-9-10-11-12-13×Ir
(Procurar um caminho mais curto a proteção)

NS-630

630


4. Acessórios


Acessórios

Tensão de funcionamento Rated

Consumo

Para o tipo

Recolhimento

Selo-em

Liberação da derivação (MX)

24V
100V
220/230V
380/400V

<10va>

<5va>

AM2-100~630

Sob-voltagerelease (UN)

220/230V
380/400V

<10va>

<5va>


Acessórios

Tensão de funcionamento Rated

Consumo

Para o tipo

AC12

AC15

Contato auxiliar (DE)

380/400V

6

3

AM2-100~630

Contato do alarme (AL)

380/400V

6

3


Punho giratório
Punho giratório direto
Grau de proteção: IP40
Função:
1) conformidade para o isolamento
2) indicação de três posições 0 (fora) I (sobre) e tropeçado
3) pressione o “impulso para tropeçar” o botão, pode viagem-livre
4) visibilidade de e acesso aos ajustes da unidade da viagem
5) o interruptor pode ser travado no posição de repouso por um a três cadeado, diâmetro 5 8mm (não fornecido)
Punho giratório prolongado
Grau de proteção: IP55
Função:
1) Conformidade para o isolamento
2) Indicação de três posições 0 (fora) I (sobre) e tropeçado
3) Visibilidade de e acesso aos ajustes da unidade da viagem quando a porta estiver aberta
4) Abertura da porta impedida quando o interruptor estiver ligada
5) O interruptor pode ser travado no posição de repouso por um a três cadeado, diâmetro 5 8mm (não fornecido). Travar impede a abertura da porta do painel de comando

5.Installation
O interruptor pode ser montado verticalmente, horizontalmente ou horizontalmente em sua parte traseira sem nenhum derating das características.
6.Fix
Montando na contra-chapa, montando nos trilhos
7.Connection
Conexão do painel frontal, conexão preta do painel, conexão de encaixe
8. Dimensão do esboço e da instalação

Proteção ajustável moldada série do escapamento do interruptor do caso do NS 6
Proteção ajustável moldada série do escapamento do interruptor do caso do NS 7
Proteção ajustável moldada série do escapamento do interruptor do caso do NS 8
Proteção ajustável moldada série do escapamento do interruptor do caso do NS 9
Proteção ajustável moldada série do escapamento do interruptor do caso do NS 10
Proteção ajustável moldada série do escapamento do interruptor do caso do NS 11
NS-100~630


milímetro

C

C1

C2

C3

G

G1

G4

G5

H

H1

H2

NS 100/160/250N/H/L

29

76

54

108

62,5

125

70

140

80,5

161

94

NS 400/630N/H/L

41,5

116

92,5

184

100

200

113,5

227

127,5

255

142,5



milímetro H3 H4 H5 H6 H7 K K1 K2 L L1 L2 P1 P2 P4 P5
NS 100/160/250N/H/L 188 160,5 321 178,5 357 17,5 35 70 52,5 105 140 81 86 111* 83
NS 400/630N/H/L 285 240 480 237 474 22,5 45 90 70 140 185 95,5 110 168 107



milímetro

P6

R

R1

R2

R4

R5

φT

φT4

(Ue)

NS 100/160/250N/H/L

88

14,5

29

54

108

143

6

22

≤32

NS 400/630N/H/L

112

31,5

63

71,5

143

188

6

32

≤32
