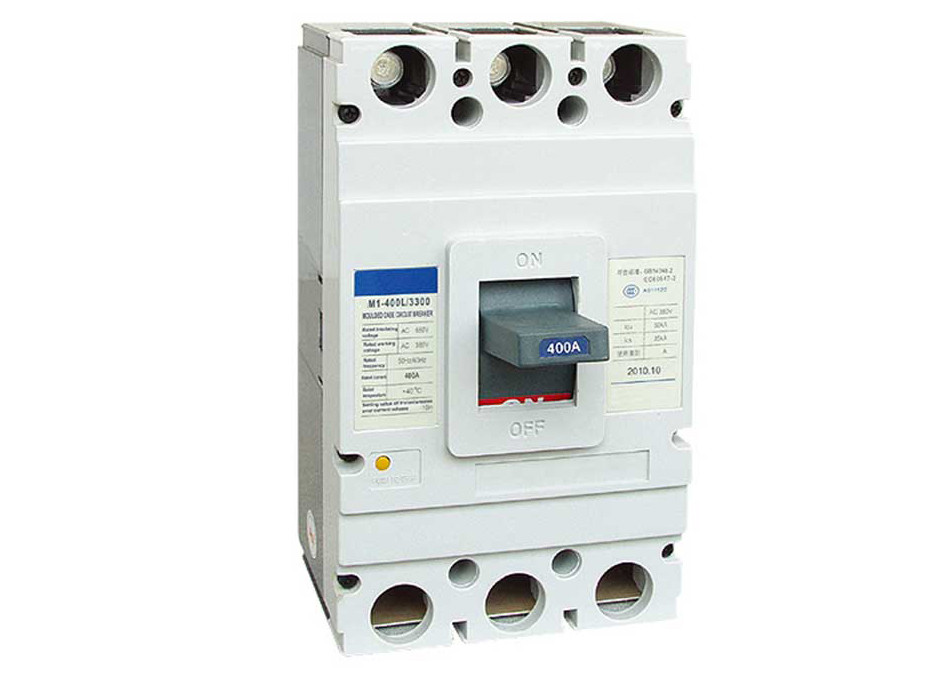

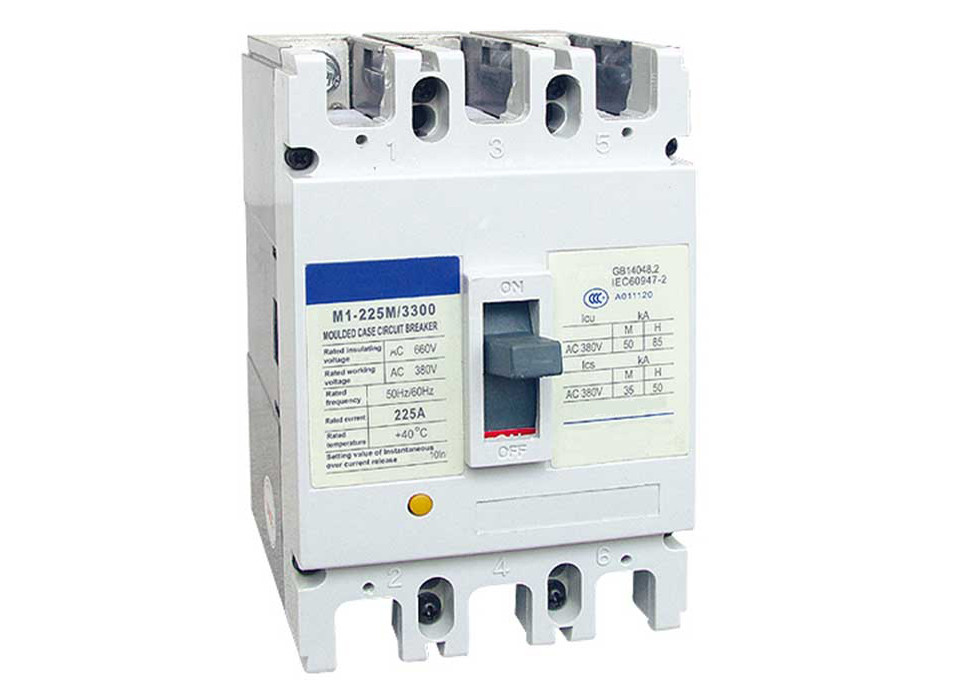

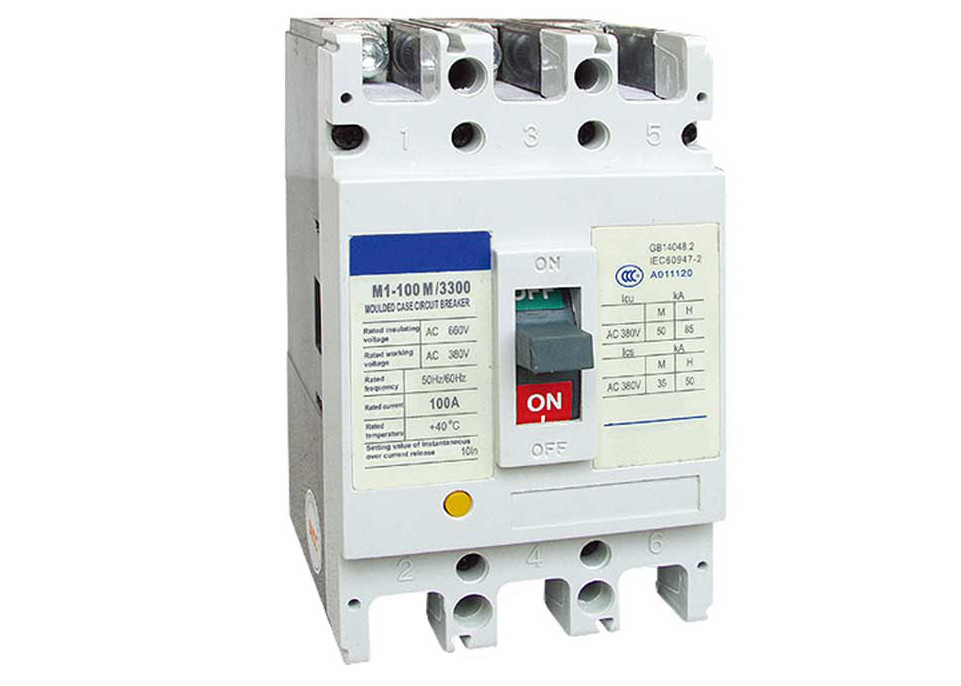

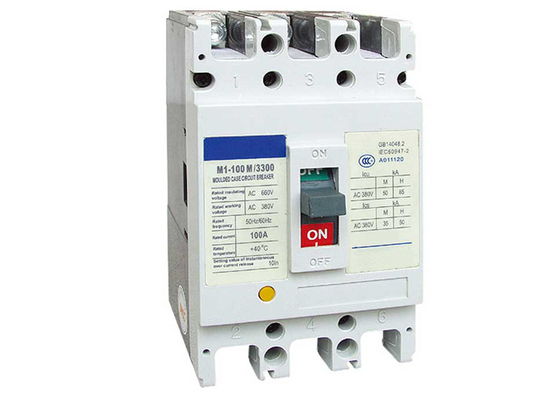

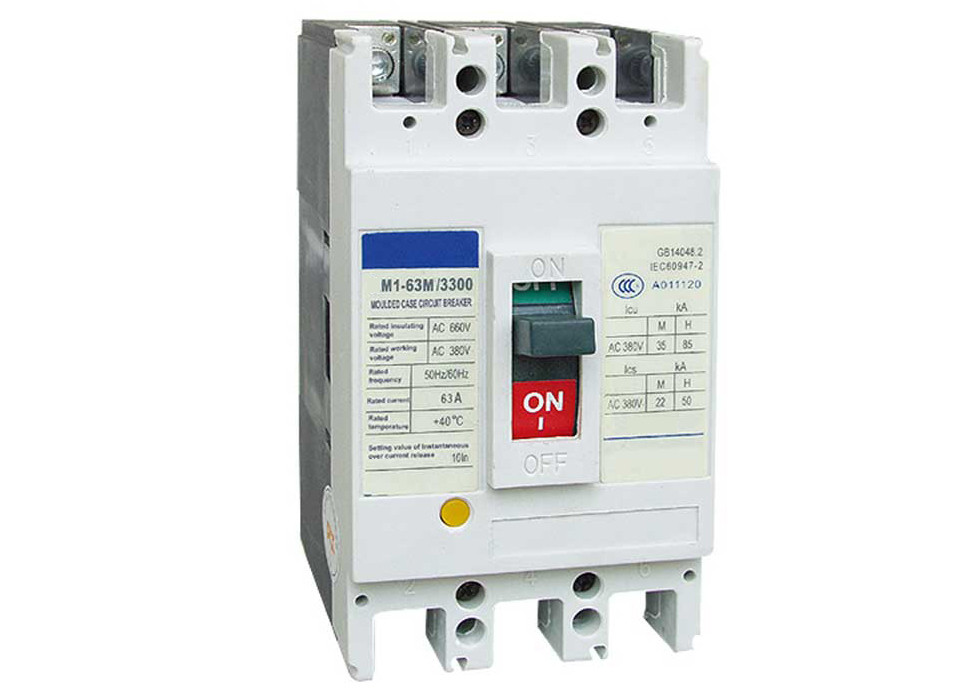

WCM1 moldou o interruptor 60HZ do caso, interruptor IEC60947-2 do motor

Especificação técnica principal (table1)

Nota: 6A sem proteção térmica

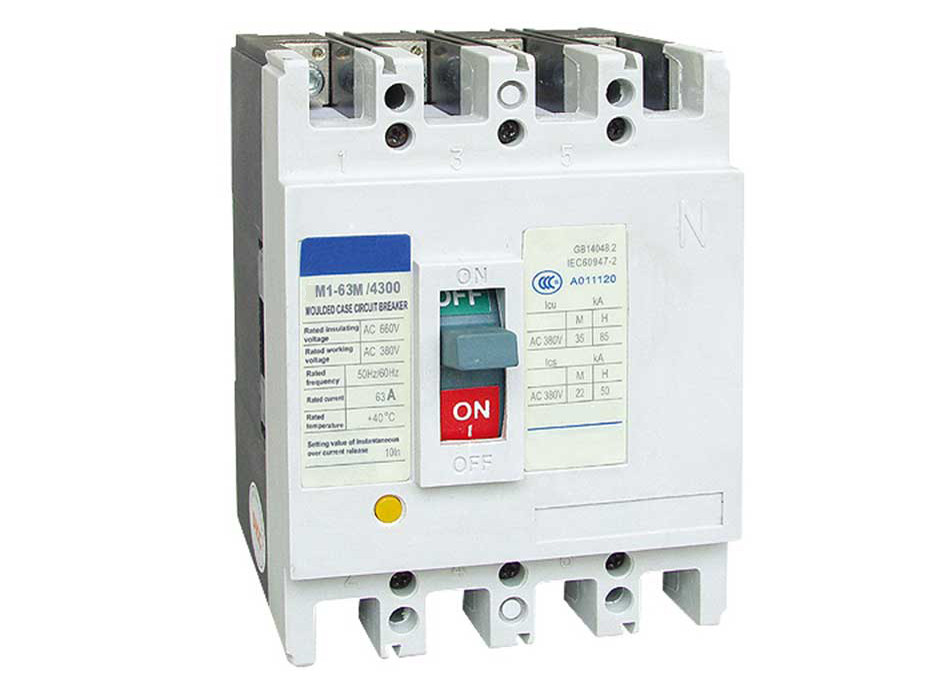

O N-pólo dos quatro-pólos que o disjuntor é situado no lado direito do produto tem quatro tipos:
Datilografe A: Sem viagem-aluguer atual no pólo de N que que faz todo o tempo, não se fechando e não abrindo com outros três pólos.
Tipo B: Sem viagem-liberação atual no pólo de N que que fecha-se e que abre com os outros pólos.
Tipo C: Com a viagem-liberação atual que que fecha-se e que abre com outros três pólos.
Tipo D: Com a viagem-liberação atual que que faz todo o tempo o fechamento e a abertura com outros três pólos.

Característica da proteção
A liberação termodinâmica de um interruptor fornece a característica do tempo de atraso inverso, quando a liberação magnética for a operação instantânea como mostrado na tabela 2 (interruptor da distribuição) e na tabela 3 (interruptor da proteção do motor).


Table2

Table3

Acessórios do interruptor
1 os acessórios externos do disjuntor
Dispositivo movido a motor da operação
1) O diagrama de fiação do tipo dispositivo eletromagnético da operação de CDM (AM1-63,100,225 cabendo) ferve o desenho de seguimento (o diagrama de fiação dos acessórios externos do disjuntor no quadro pontilhado)

Descrição do código: SB1SB2stand para a tecla. (fornecido pelos usuários eles mesmos) número “1" “2" “3" suporte para o número de terminais do fio.
Avaliação da tensão: C.C. 220V de AC50Hz 230V 400V
2) Diagrama de fiação do tipo seebelows movidos a motor do dispositivo da operação do CD (AM1-400 cabendo 630 800) (diagrama de fiação dos acessórios externos do disjuntor no quadro pontilhado)

Descrição do código: SB1SB2stand para a tecla. (fornecido pelos usuários eles mesmos) “X” representa a linha terminais da conexão
Avaliação da tensão: C.C. 220V de AC50Hz 230V 400V



Dispositivo giratório da operação do punho
O mecanismo é usado no interruptor moldado do caso para operar o painel da tração-para fora. O painel de Powerdistribution e a caixa da fonte fora do painel girando o punho, e para assegurar o thedoor do painel não openned quando o disjuntor que está ligada. O mecanismo da mão-movimentação pode ser equipado com os dois tipos da operação, uma é punho do modelsquare de “A”, a outro é punho redondo modelo de “B”.

4,2 Libere o teste padrão e o código dos acessórios

SHT: Desvie a liberação; UVR: liberação da Sob-tensão; MACHADO: Contato auxiliar; AL: Contato do alarme

Libere o código dos acessórios do patternand	Nome/tipo	WCM1-63, 100, 225	WCM1-400	WCM1-630	WCM1-800
200, 300	Nenhuns acessórios	200: liberação magnética (procurar um caminho mais curto somente a proteção) 300: liberação magnética térmica (a sobrecarga e procura um caminho mais curto a proteção)
208, 308	Contato do alarme
210, 310	Liberação da derivação
220, 320	Contato auxiliar
230, 330	liberação da Sob-tensão
240, 340	Liberação da derivação Contato auxiliar
250, 350	Liberação da derivação liberação da Sob-tensão
260, 360	Dois grupos de contato auxiliar
270.370	liberação da Sob-tensão Contato auxiliar
218, 318	Liberação da derivação Contato do alarme
228, 328	Contato auxiliar do contato do alarme
238, 338	contato do releaseAlarm da Sob-tensão
248, 348	Liberação da derivação, contato do alarme, contato auxiliar
268, 368	Dois grupos de contato auxiliar, contato do alarme
278, 378	Liberação da derivação, contato do alarme, liberação da Sob-tensão

De acordo com as procuras do usuário, os acessórios poderiam conduzir para dirigir o resultado do fio ou a linha wiringterminals poderia ser adicionada (marque por favor para fora em caso de fazer a ordem).

liberação da Sob-tensão
Torcer o diagrama da sob-tensão (os acessórios internos no quadro pontilhado) Ue externamente conectado módulo: AC50Hz 230V, 400V

Quando a tensão da operação for 35%~70% da tensão avaliado, o shouldmake que da liberação da sob-tensão o disjuntor tropeça corretamente. Quando a tensão da operação for 85%~110% da tensão avaliado, o shouldmake da liberação da sob-tensão o fim do disjuntor. Em caso da tensão da operação menos de 35% da tensão avaliado, a sob-tensão shouldprevent o disjuntor do fechamento. Nota: Somente a liberação da sob-tensão deve ser energizada em avançado, no disjuntor poderia berecramped e girar-em, se não o disjuntor será danificado.


Liberação da derivação
O esquema da fiação (os acessórios internos no quadro pontilhado) “K” é o contato do normal-fim do interruptor do movimento lento conecta a bobina em série na liberação da derivação. Ele volta-em ou voltas-fora voluntàriamente assim que o disjuntor de ligar/desligar.

Avaliação da tensão: AC50Hz 230V ou 400V, liberação da derivação da C.C. 110V 220VThe devem fazer o disjuntor tropeçar confiantemente quando a tensão da operação é 70%~110%of a tensão avaliado do controle.

Contato do alarme
A posição do disjuntor em "OFF" ou em "ON"
A posição do disjuntor “na viagem livre” (alarme)	O interruptor B11 e B12 de “próximo” a “abre”, o statusof B11 e o interruptor B14 de “aberto” a “próximo”

Contato auxiliar
Quando o disjuntor estiver em " fora de”		Para o disjuntor com quadro current400A e acima
		Para o disjuntor com quadro current225A e abaixo
Quando o disjuntor estiver em " em”	Quando o disjuntor está em "OFF", os contatos comutam de “próximo” a “abrem”. Quando o disjuntor está em "OFF", os contatos comutam de “abrem " ao fim”
