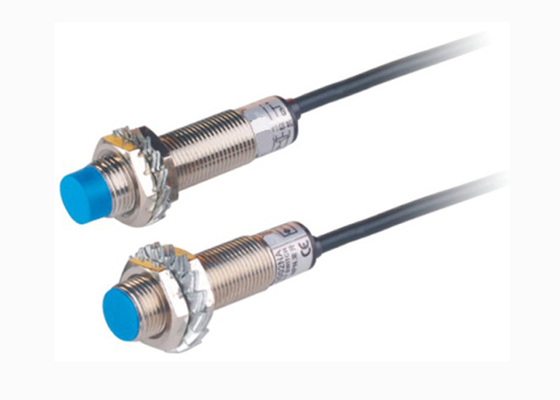

CM12 revestem o escudo NPN PNP NENHUM NC IP54 DC6 - sensor de proximidade 36V capacitivo

  • CM12 Copper shell NPN PNP NO NC IP54 DC6 - 36V Capacitive proximity sensor
Place of Origin China,Zhejiang
Marca Winston/OEM
Certificação CE,ROSH
Model Number CM12
Minimum Order Quantity 1PCS
Preço Negotiable
Packaging Details Export standard carton box
Delivery Time 3-15days after get payment.
Payment Terms T/T,L/C,Paypal,Online Payment,RMB/USD
Supply Ability 10000PCS/Month
Detalhes do produto
OEM Sim ODM Sim
Conector da aviação Sim Estado de saída NO/NC/NO+NC
Condição New Original Classe da proteção IP54
Material Resina/metal do ABS Resistência de isolação 50MΩ
Temperatura do fraseio -25℃~+70℃ DC/AC 50Hz/10Hz
Objeto da detecção Corpo do condutor e do dielétrico
Realçar

sensor de proximidade da capacidade

,

tipo capacitivo sensor de proximidade
Deixe um recado
Descrição de produto
CM12 revestem o escudo NPN PNP NENHUM NC IP54 DC6 - sensor de proximidade 36V capacitivo

Princípio de funcionamento de sensor de proximidade capacitivo

Categoria estrutural

Fase Objeto-Indutiva da saída da fase-Magified do oscilador-Interruptor da superfície-RC
CM12 revestem o escudo NPN PNP NENHUM NC IP54 DC6 - sensor de proximidade 36V capacitivo 0

A superfície da indução do sensor da capacidade é compor de dois electctrodes mentais coaxiais, que de um capacitor e conectados na oscilação de RC
circuite, apenas como um eléctrodo aberto do capacitor.
Ao conectar à fonte de alimentação, o oscilador de RC não funciona. Quando um objeto é eléctrodo do capacitor do eto dos clos, a capacidade do capacitor aumentará, e
o oscilador vibrará. Com o tratamento do circuito de trás da fase, ambos os sinais de param a oscilação e a oscilação será convertida aos sinais do interruptor para verificar
a existência do objeto. esta distância pode ser obtida, mas ao objeto do metalóide, a distância da ação é d etermined pela constante dieléctrica material, o mais
a constante dieléctrica, mais a distância da ação será obtido.

Ilustração externa da aparência

CM12 revestem o escudo NPN PNP NENHUM NC IP54 DC6 - sensor de proximidade 36V capacitivo 1
Quando um objeto se aproximar, o consumo atual de
o interruptor de proximidade do capactiance aumentará proporcional.

O inimigo das constantes dieléctricas alguns materiais importantes é como abaixo:

CM12 revestem o escudo NPN PNP NENHUM NC IP54 DC6 - sensor de proximidade 36V capacitivo 2


Características:



1) Aparência da multiplicidade
2) Volume compacto
3) Precisão alta da orientação da repetição
4) Muito formulário de saída
5) Distribuição forte da proteção
6) Elevação -fora na freqüência geralmente 600Hz
7) Escala larga da tensão
8) Dustproof, vibração-prova, waterproof e óleo-prova




Modele a explicação do interruptor de proximidade

 CM 12 30 □ DE 02 N A/L
--   --  -  --   --   --   --    --      —
  1 2 3 4 5 6 7 8


categoria 1.Switch: Lm: Tipo da indutância

                            Cm: Tipo da capacidade

                            Manutenção programada: Tipo de Salão

                            Am: Tipo à prova de explosões da segurança

                            Xm: Tipo linear simulado

                             Hm: Tipo de Reed

                             Ru: Tipo ultra-sônico

2.Diameter do sensor: M12
tensão 3.Working:
                30: 6-36VDC 310:5-24VDC 320:12-60VDC
                330: 10-30VDC 340:10-55VDC 350:10-60VDC
                360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
                220: 380VAC40: 12-240VDC/24-240AC
                50: Tensão especial
distância 4.Detection: 01: 1mm 05: 5mm 10: 10mm ......
formulário 5.Output: N: saída da C.C. NpN do Três-fio
                       P: saída da C.C. PnP do Três-fio
                       L: saída da C.C. do Dois-fio
                         : Saída do Dois-fio da C.A.
                      J: Saída do contato de relé
                     NP: Saída do dobro de NpN+PnP
estado 6.Output: A: (não) (no) normalmente aberto
                        B: (nc) (nc) normalmente próximo
                        C: (nenhum-nc) fim normalmente Aberto-Normal (no+nc)
                        MU: Tensão simulada
                        MI: Corrente simulada
                        Mui: Voltage+Current
funções 7.Subsidiart: T: com conector da aviação
                                   Y: prova da água, prova de óleo
                                    Mim: exigência especial
                                   H: resistência de alta temperatura
                                   R: tipo do anel

8.L: Interurbano

Dimensão
CM12 revestem o escudo NPN PNP NENHUM NC IP54 DC6 - sensor de proximidade 36V capacitivo 3


Parâmetro da técnica



 DISTÂNCIA 0-2mm da DETECÇÃO

Resplendor
DC6-36VDC


AC90-250VAC		 NPN NÃO CM12-3002NA
NC CM12-3002NB
NO+NC CM12-3002NC
PNP NÃO CM12-3002PA
NC CM12-3002PB
NO+NC CM12-3002PC
Silicone verificável do SCR NÃO CM12-2002A
NC CM12-2002B
DISTÂNCIA 0-4mm da DETECÇÃO

Não-Resplendor
DC6-36VDC

AC90-250VAC		 NPN NÃO CM12-3004NA
NC CM12-3004NB
NO+NC CM12-3004NC
PNP NÃO CM12-3004PA
NC CM12-3004PB
NO+NC CM12-3004PC
Silicone verificável do SCR NÃO CM12-2004A
NC CM12-2004B
Object detectável corpo do condutor e do dielétrico
Corrente do consumo C.C.< 15mAAC="">
Controle a saída C.C.: 200mA, C.A.: 300mA
Gota DC/AC do voltagc da saída   C.C.< 3VAC="">
Freqüência da resposta de DC/AC C.C.: 50Hz, C.A.: 10Hz
Material de Shell Metal
Temperatura do ambiente de trabalho -25~70º C
Resistência de isolação 50MΩ
Estrutura de proteção IECstandard lp54
Modelo de Altemative no país e no estrangeiro



Ilustração da aplicação do interruptor de proximidade capacitivo

1. Recipiente do medida-plástico do nível líquido ou o de vidro
2. Medida nivelada material

3. verificando para ver se há placa quebrada

4. Conte as garrafas

5 .detect a tensão da correia transportadora

6. O contador e detecta o nível material


CM12 revestem o escudo NPN PNP NENHUM NC IP54 DC6 - sensor de proximidade 36V capacitivo 4

FAQ



Q: Como pedir nosso produto?

A: 1). Diga-nos por favor o modelo e a quantidade e o outro pedido que você precisa.

   2). Nós fazemos o PI para você.

   3). Depois que você confirma o PI, nós arranjamos a ordem para você após ter recebido seu pagamento.

   4). Depois que os bens terminaram, nós enviamos-lhe os bens para fora e dizemos-lhe o número de seguimento.

   5). Nós seguiremos seus bens até que você receba os bens.



Q:  Que é sua garantia para a qualidade?

A: 1 ano



Q: Que é seu método da expedição?

A: Nós enviamos por expresso, pelo ar, pelo mar, pelo trem. Normalmente nós verificamos e comparamos, a seguir fornecemos o cliente o método o mais apropriado da expedição.



Q: Que é sobre MOQ?

A: MOQ=1pcs de primeira ordem



Q: Se eu quero liberar a ordem, que é o método que do pagamento você aceita?

A: Nós aceitamos T/T, Paypal, união ocidental, L/C.



Q: Se eu quero liberar a ordem, que é o processo?

A: Obrigado. Você pode enviar-nos o inquérito por Maoyt ou para enviar-nos pelo email, nós responderemos dentro de 24hrs.
