SM18 Waterproof o metal do transistor 24v do circuito de lógica do sensor de proximidade de Salão

  • SM18 Waterproof Hall Proximity Sensor Logic Circuit Transistor 24v Metal
Place of Origin China,Zhejiang
Marca Winston/OEM
Certificação CE,ROSH
Model Number SM18
Minimum Order Quantity 1PCS
Preço Negotiable
Packaging Details Export standard carton box
Delivery Time 3-15days after get payment.
Payment Terms T/T,L/C,Paypal,Online Payment,RMB/USD
Supply Ability 10000PCS/Month
Detalhes do produto
OEM Sim ODM Sim
Conector da aviação Sim Estado de saída NO/NC/NO+NC
Condição New Original Classe da proteção IP67
Resistência de isolação 200mV Temperatura do fraseio -25℃-70℃
Tensão de funcionamento 5~24VDC Corrente de nível elevado da saída 0.1uA
Realçar

interruptor de efeito hall

,

interruptor de proximidade do salão
Deixe um recado
Descrição de produto

SM18 Waterproof o transistor do circuito de lógica do sensor de proximidade de Salão


Breve introdução

O sensor de Salão da série da manutenção programada é um tipo do sensor magnético-sensível que consiste no gerador do regulador de tensão, da tensão de salão, no amplificador diferencial, no disparador de Schmidt e no pólo da saída do circuito aberto do coletor. Sua entrada está a uma densidade de fluxo magnético. A saída é sinal adigital da tensão.

Parâmetro da técnica

Objeto detectável Ímã permanente
Canos principais atuais 8mA
-FORa na freqüência 320KHz
Densidade magnética de trabalho do ponto 22mT
Materia de Shell Metal





Código de ordem		 Tensão de funcionamento Formulário de saída Estado de saída
Distância da detecção: 10mm,
SM18-31010NA DC4.5-24V NPN NÃO
SM18-31010PA DC4.5-24V PNP N0
SM18-31010NB DC4.5-24V NPN NC
SM18-31010PB DC4.5-24V PNP NC



Características:



1. Escala larga da tensão dos canos principais
2. Vida útil longa, volume compacto, e a instalação conveniente
3. Conecte diretamente ao poro do transistor e do circuito de lógica como, TTL.MOS

4. elevada precisão do lugar repetido



Explicação modelo do interruptor de proximidade

 LM 18 30 □ DE 05 N A/L
--   --  -  --   --   --   --    --      --
  1 2 3 4 5 6 7 8



Comute a categoria Formulário de saída


Lm: Tipo da indutância
Cm: Tipo da capacidade
Manutenção programada: Tipo de Salão
Am: Tipo à prova de explosões da segurança
Xm: Tipo linear simulado
Hm: Tipo de Reed
Ru: Tipo ultra-sônico


N: saída da C.C. NpN do Três-fio
P: saída da C.C. PnP do Três-fio
L: saída da C.C. do Dois-fio
  : Saída do Dois-fio da C.A.
J: Saída do contato de relé
NP: Saída do dobro de NpN+PnP
Código externo da aparência Estado de saída


□: Tipo do cilindro
F□: Tipo angular de Colum e tipo da instalação do plano



A: (não) (no) normalmente aberto
B: (nc) (nc) normalmente próximo
C: (nenhum-nc) fim normalmente Aberto-Normal (no+nc)
MU: Tensão simulada
MI: Corrente simulada
Mui: Voltage+Current

Tensão de funcionamento Funções de Subsidiart


30: 6-36VDC 310:5-24VDC 320:12-60VDC
330: 10-30VDC 340:10-55VDC 350:10-60VDC
360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
220: 380VAC40: 12-240VDC/24-240AC
50: Tensão especial


T: com conector da aviação
Y: prova da água, prova de óleo
Mim: exigência especial
H: resistência de alta temperatura
R: tipo do anel
Distância da detecção Interurbano


01: 1mm 05: 5mm 10: 10mm ......

 L: Interurbano



Ilustração da aplicação do interruptor de proximidade

1. Detecção do afastamento

2. Inspeção do exiating do leite dentro do pacote de papel

3. Detecção da tampa da garrafa

4. Vária detecção do lugar de centro do processo da maquinaria



Dimensão

SM18 Waterproof o metal do transistor 24v do circuito de lógica do sensor de proximidade de Salão 0

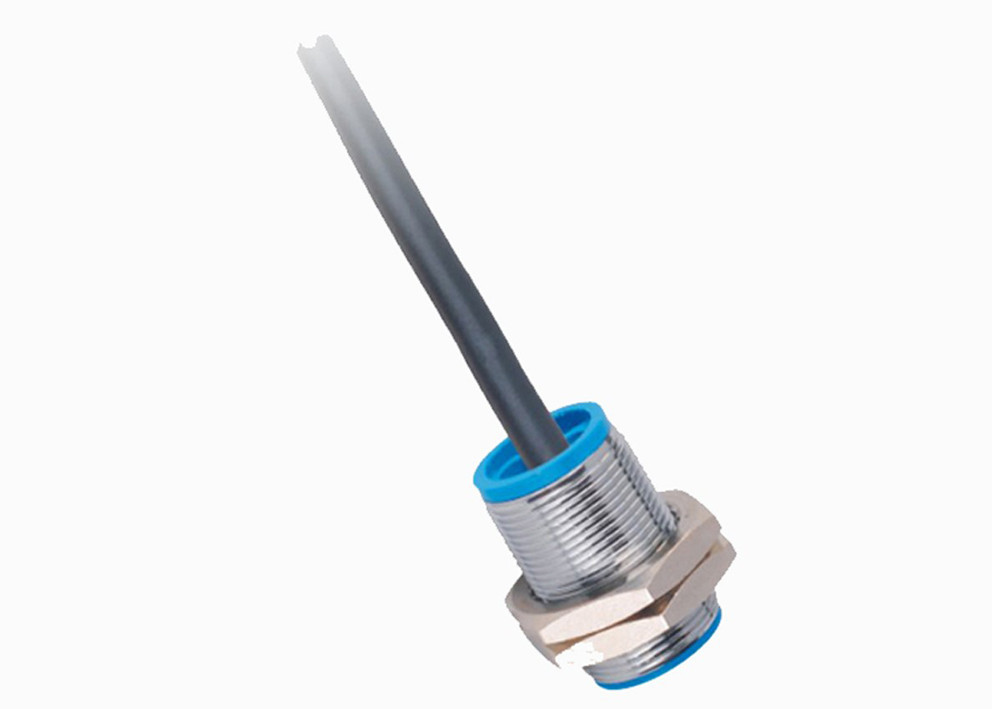

Imagem do produto

SM18 Waterproof o metal do transistor 24v do circuito de lógica do sensor de proximidade de Salão 1
